Kebetulan waktu itu beli tuning kit juga dari TW Chamber berupa klep, per OX, top hat dari nilon dan spring guide dari nilon. Juga dapat tambahan ultra lube dan ultra grease.
Gimana cara bongkar pasangnya? Berikut ini langkah-langkah mengenai cara bongkar pasang senapan Beeman R1 atau HW80 (dalemannya sama). Sekaligus pemasangan tuning kit-nya
Gimana cara bongkar pasangnya? Berikut ini langkah-langkah mengenai cara bongkar pasang senapan Beeman R1 atau HW80 (dalemannya sama). Sekaligus pemasangan tuning kit-nya
Buka dulu baut popornya, gak usah difoto kalo yang ini.
Ini Rekord trigger dalam kondisi tidak terkokang. Kumpulin jadi satu partnya, terutama per safety karena ukurannya kecil
Buka blok belakang cukup pake tangan, jangan lupa pake sarung tangan karena banyak part metal yang tajam. Kalau ulirnya tinggal 3 atau 5, pindahkan ke spring compressor
Sisa per yang nongol gak sampe 1 cm. Sebenarnya kalau sisa pernya cuma segini gak perlu pake spring compressor. Tapi supaya aman, mending pake aja. Dalam kasus ini langsung tak lepas pake tangan, karena saya tau seberapa panjang sisa per yang nongol saat tuning sebelumnya.
Beeman R1 gak punya sliding compression chamber kaya HW77 ato HW97. Karena itulah pistonnya gede banget, bodinya berfungsi sebagai compression chamber.

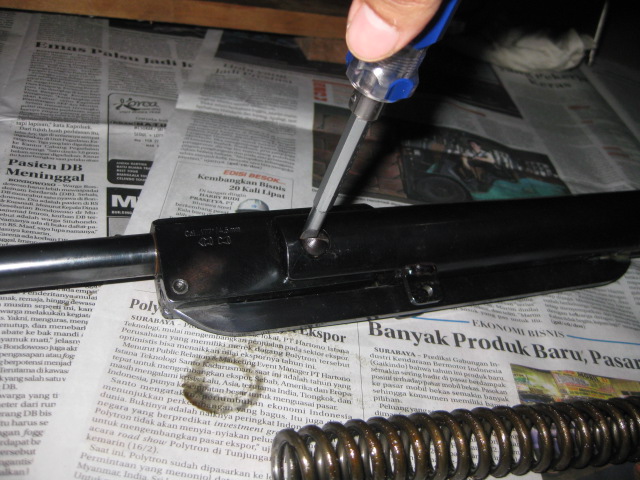

Buat ngeluarin pistonnya, harus dibuka dulu baut engselnya. Pertama murnya dulu baru bautnya. Bentuknya setengah bola dan kepaa mur dan bautnya mirip. Ciri murnya adalah bagian coakan untuk obengnya berlubang, sementara kalo yang baut buntu. Lepas keduanya, di masing-masing sisi ada ring per.
Setelah itu baru link cocking lever bisa dilepas, dan laras juga bisa dilepas. Ati-ati di antara breech block dan garpu penjepit ada 2 buah washer tipis banget. Jangan sampe ilang ato terlipat ato patah, susah cari gantinya.
Setelah itu baru piston bisa dicabut.
Saya sebutin satu-satu partnya. (1) laras dan breech block termasuk link, (2) body utama, (3) 2 buah washer, (4) mur dan baut engsel, (5) ring per ato spring washer, (6) blok belakang, (7) per utama, (8) spring guide, (9) klep, (10) piston, (11) trigger unit, (12) pin safety dan pernya, (13) pin trigger unit
Perbandingan part asli dan tuning kit yang baru. Untuk spring guide yang lama itu bukan ori, tapi udah bikinan sendiri karena yang ori patah.
Sekarang tinggal nyopot klep yang lama pake obeng dan pasang klep baru cukup tekan pake jempol.
Poles semua bagian metal to metal contact sampe kinclong.
Ini salah satu ujung per yang sudah dipoles.
Poles juga blok belakang. Ini foro sebelum dipoles.
Ini foto sesudah dipoles, termasuk digosok pake metal polish. Saya bikin mirror finish biar mantep, tuh sampe bayangan jari saya keliatan.
Baru deh siap-siap pemasangan. Pertama berikan pelumas di bagian dalam body utama selaku compression chamber. Waktu itu pake Ultra Lube tipis banget paling cuma 3 tetes dan diratakan. Kemudian masukkan pistonnya.
Berikan grease di bagian breech block yang kontak dengan garpu. Klo gak ada moli grease, bisa pake grease biasa yang dicampur minyak Singer.
Keliatan sisa per yang nongol agak panjang, dan emang harus pake spring compressor buat pemasangannya.
Pasang blok belakang dengan dilapisi kain biar gak baret. Dorong dan putar sampai dratnya masuk paling tidak 5 ulir dan lanjutkan diputer pake tangan. Pake sarung tangan ya
Posisikan trigger unit dalam keadaan terkokang, masukkan bagian depan dulu dan pasang pin pengunci bagian depan (yang panjang). Pasang pin safety, dan posisikan trigger unit bagian belakang dengan lubang pinnya. Dalam posisi ini, kita harus menempatkan pin safety di posisi yang benar. Dicoba-coba aja, ntar juga pas sendiri. Kalo pin safety belum pas, lubang pin gak bakalan center. Kalo udah center baru pasang pin belakang (pendek). Tarik trigger, kalo udah bunyi KLIK dan safety pin gak loncat, artinya sudah OK.
Pasang lagi popornya, beres deh, tinggal dites.
Saya tambahkan satu foto yang penuh kontroversi dan provokasi...
Foto di atas adalah asli, bukan rekayasa, bukan pake bedil lain dan bukan diakali. Hasil tembakan itu benar-benar dari Beeman R1 yang baru aja ganti tuning kit. Kok kencang banget speednya. Itu efek dari dieseling. Waktu itu emang suaranya kenceng banget, keluar asap dan ada bau gosong. Setelah beberapa tembakan baru speednya turun.
Untuk tes speed selengkapnya akan saya post terpisah.
Saya tambahkan satu foto yang penuh kontroversi dan provokasi...
 |
| Tembakan pertama dengan mimis RWS Superdome. |
Untuk tes speed selengkapnya akan saya post terpisah.
