Rabu, 13 Maret 2013

Setting Power HW100 - Part 2 Hasil Chrono

Setelah dicoba beberapa kali setting, berikut ini hasil tes speed.  Belum sempat masukin ke excell, tapi sekedar informasi saja, sekaligus biar catatannya nggak ilang.
Metode Tes seperti ini :
Mimis Baracuda Match, Tabung ori dari tekanan 200 bar diisi pake Hill pump.

Pertama dilakukan tes sesuai settingan terakhir yaitu tekanan regulator 93 bar dan settingan hammer 1.5 putaran CCW dari standar.  Ternyata dari hasil tes 1 magazine (14 shot) speed tidak sampai 850 fps (sekitar 790an).
Baut hammer diputar lagi maju 1/4 putaran, tes 10 shot, hasilnya sekitar 805 fps.
Putar lagi baut hammer 1/4 putaran, tes 10 shot dapat sekitar 810 fps.
Putar lagi maju 1/4 putaran, tes 10 shot dapat sekitar 812 fps.
Tekanan regulator 93 bar, variasi settingan hammer pada putaran baut dihitung dari standar : 540 derajat CCW, 450 derajat CCW, 360 derajat CCW dan 180 derjat CCW

Kesimpulannya, pada tekanan regulator 93 bar, speed tidak bisa naik sampai 850 fps.

Kembali regulator dibuka dan disetting pada tekanan 110 bar.  Settingan hammer tetap pada settingan terakhir 180 derajat (1/2 putaran) CCW dari settingan standar.
Hasilnya dapat 60 shot dengan speed pada kisaran 855 fps.

Tekanan regulator 110 bar, settingan hammer 1/2 putaran CCW dari standar

Sepertinya masih bisa diturunkan supaya jumlah shot bertambah.  Karena itu saya coba mundurkan hammer 1/2 putaran lagi (360 derajat dari standar).
Hasilnya bisa 75 shot efektif.  Saya coba teruskan sampai 80 shot, ternyata speed sudah turun ke 824 fps.

Shot ke 75 speed 832 fps, sementara tertinggi 855 fps.  Tembakan pertama kosong karena lupa nyalain chrono, tembakan ke 29 kosong karena magazin kehabisan mimis.
 Untuk saat ini saya puas dengan hasil segitu, jadi dalam waktu dekat tidak akan setting power lagi.
Oh ya.. karena manometer beli yang murahan, walaupun baru belum tentu 110 bar itu benar-benar 110 bar.  Mungkin berikutnya saya coba ganti pake manometer yang bagusan.

Terakhir, kalau ada yang mau bantuin input data ini ke Excell, saya akan sangat berterima kasih.  Karena dengan begitu bisa dihitung berapa average speed, extreme spread, min dan max speed.  Terima kasih sebelumnya.

Atas kebaikan seorang teman di FB yaitu Mas Fain yang sekaligus Admin KOMSAS, data tersebut diinput ke Excell dan keluarlah shot stringnya.  Terima kasih banyak mas, semoga berguna juga buat yang lain juga.

Dengan begini ketahuan hasilnya :
Average : 842.7 fps (bukan 845 seperti perkiraan saya)
Max : 858.3 fps (sepertinya mata saya yang burem, gak keliatan kalo ada yang 858.3 fps).  Walaupun nilai segini hanya muncul sekali tapi merusak ES (Extreme Spread)
Min : 839.6 fps
ES (asumsi 73 shot) : 858.3 - 839.6 = 18.7 fps (Oalah tembakan ke 25 ini bikin jelek aja)

Rencananya spring washer regulator akan saya buka, dan dilumasi dengan silicone grease, semoga saja nantinya bisa menurunkan ES.

Kecepatan mulai turun di tembakan ke 74 yaitu di speed 834.3 fps, dan selanjutnya turun drastis.  Pertimbangannya adalah shot terendah saya anggap pada tembakan ke 67 (839.6 fps), sehingga di bawah itu, artinya kecepatan sudah turun karena tekanan tabung yang berkurang.

Dari shot string ini terlihat efek regulator pada PCP, grafik terlihat datar sampai tekanan tabung sama dengan settingan regulator.  PCP lokal non regulated yang pernah saya tes menghasilkan shot string yang cenderung membentuk kurva naik kemudian turun.


Sekali lagi, Terima kasih banyak berkenan memperkaya blog ini.

Jumat, 01 Maret 2013

Setting power HW100

Setelah si Bella - HW100 saya - ganti laras pendek, saya masih penasaran gimana cara setting power pada senapan ini.  Tujuan utama adalah supaya jumlah tembakan bertambah dengan speed sekitar 850 fps pake Baracuda Match.  Waktu itu setelah baut regulator sudah dikurangi setengah putaran CCW, tapi tentu saja setting seperti itu tidak terukur alias hanya kira-kira.
Timbul ide untuk bikin manometer yang bisa ngukur tekanan dalam regulator.  Sebelumnya saya mau cerita sedikit mengenai cara kerja regulator HW100.

Sama seperti di LPG, fungsi regulator adalah untuk membuat tekanan jadi stabil.  Pada HW100, saat tabung dipasang, akan terdengar suara seperti siulan.  Siulan itu timbul saat udara berpindah dari tabung utama ke dalam regulator.  Jika tabung utama bertekanan 200 bar, maka mekanisme di situ akan mengurangi tekanan udara yang masuk ke dalam regulator sampai tekanan tertentu.  Tekanan tertentu ini bergantung pada tipe senapannya.  Dari beberapa referensi yang saya baca, tekanannya bervariasi ada yang 80 ada juga yang 120 bar.  Ini tergantung pada FAC ato bukan, laras panjang apa pendek.

Setting power pada HW100 ini bukan hanya ditentukan oleh regulator, tapi juga oleh kekerasan per hammer.  Pada tekanan regulator tertentu, jika dipukul oleh hammer yang keras powernya akan naik.  Begitu juga dengan tekanan hammer yang konstan, regulator dengan setting tekanan tinggi akan menghasilkan power yang lebih besar.

Sekarang kita mulai bongkar HW100nya.
Copot baut allen untuk melepas larasnya

Lepas trigger unit
Lepas hammer unit.  Kadang baut sudah lepas tapi gak mau copot, bisa diketok-ketok pake palu karet.
Hammer unit sebenarnya bisa dilepas tanpa melepas trigger unit, tapi karena posisi bautnya agak terhalang, sebaiknya trigger unit dilepas juga.


Baru baut settingan regulator bisa terlihat
Baut settingan regulator bisa kelihatan setelah hammer unit dilepas.  Supaya tidak berubah dari posisi aslinya, di bagian ini awalnya saya beri tanda pake tipe ex.  Tapi karena kuatir tandanya hilang, sekalian saya gores dengan penggores logam.

Melepas valve assembly

Di bagian valve assembly, ada semacam penutup yang dilengkapi oring supaya kedap udara.  Biasanya oring ini rusak karena sewaktu dipasang emang dibikin rapet banget.  Kebetulan punya saya pas dipasang lagi tidak ada tanda bocor, jadi walau rusak tetap saya pasang.
Oringnya penyet

Untuk ngukur tekanan regulator, kita perlu bikin adapternya dulu.  Adapter dari manometer menjadi ulir M6.
Kebetulan saya sudah bikin

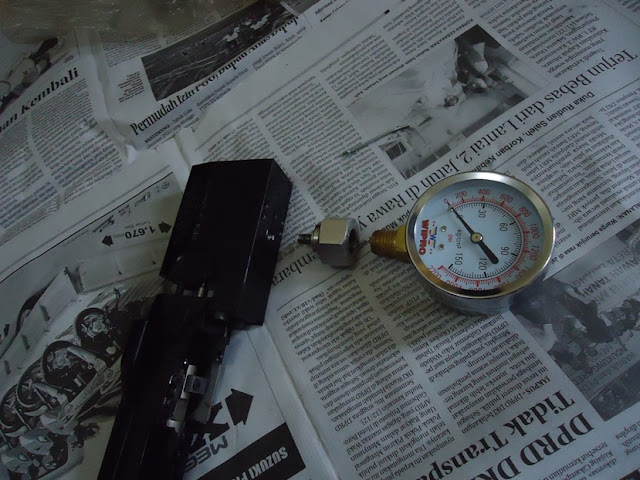

Manometer dan adapter yang mau dipasang.  Lubang pemasangannya ada di bawah, kondisi aslinya ditutup pake baut allen.
 .
Rencananya begini.  Saya coba dulu ukur dulu tekanan regulator sesuai settingan pabriknya.  Baru saya buka lagi untuk memutar baut pengaturnya sebanyak setengah putaran CCW (berlawanan jarum jam).  Kemudian diukur lagi sampai ketemu tekanan 95 bar.  95 bar itu dapat dari beberapa forum luar.  Katanya kalau laras pendek mau dapat jumlah tembakan banyak, tekanan regulator disetel segitu.

OK, kita lanjut bongkarnya.  Buka baut kecil di bagian bawah regulator assembly, ati-ati ada ball bearing di situ yang agak susah dikeluarkan.  Di dalam lubangnya juga ada oring kecil, nggak usah dikeluarin, tapi jangan sampe hilang.

Baut allen dan ball bearing sudah dikeluarkan

Baru pasang menometernya.  Disitu saya tambahkan seal tape supaya gak bocor.  Hati-hati, tenyata ulir di lubangnya nggak full sampe bawah.  Jadi saat pemasangannya jangan rapet-rapet.

Manometer sudah terpasang
  Nah sekarang baru pasang tabungnya.  Pertama kali dipasang agak ngeri juga, tekanannya naik cukup tinggi sampe hampir 150bar.  Untung buru-buru saya copot lagi disertai sedikit jantungan.  Ini ternyata yang bikin bedil boros.  Gila juga settingan pabrik hampir 150 bar, pantesan gak nyampe garis kuning, power udah drop.

Bongkar regulator lagi, putar setengah putaran CCW, dapat sekitar 105 bar.  Bongkar lagi, putar sedikit CCW, ukur lagi dapat 93 bar.  Udah biarin segini aja, males bongkar lagi.

Tekanan regulator 93 bar.  Beda dikit dari rencana 95 bar

Setelah didapat tekanan regulator 93 bar.  Sekarang baru nyoba dapat berapa shot dari 200 bar ke 120 bar.  Sengaja belum ngukur speed karena sudah malam, biasanya chono gak bisa dipake kalo malam.  Rencananya kalau sudah dapat jumlah tembakan yang banyak, baru speed diukur.  Kalo ternyata gak nyampe 850 fps, tinggal setting hammer aja.

Sekalian saya putar baut setengah putaran CCW  Dari 200 bar ke 120 bar, dapat 35 shot.  Dengan begitu, setting hammer masih perlu dibikin pelan.

Pertama cara bongkar hammer :

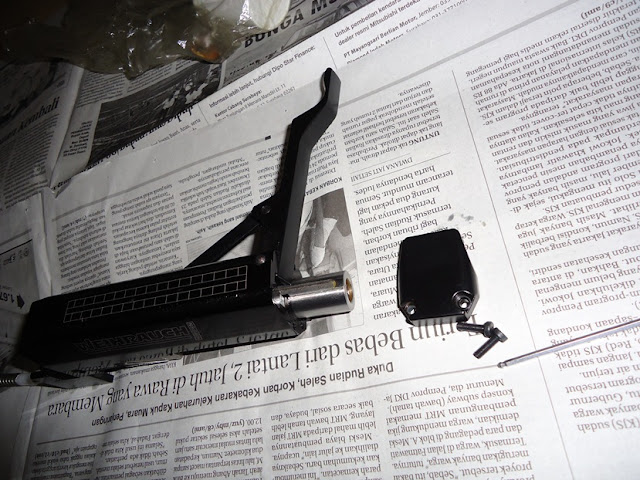

Buka dulu penutup belakangnya, kemudian kokang full dan tarik sedikit settingan hammernya (warna silver)

Kokang full, dan tarik setelan hammer.
 Sebenarnya baut setelan per hammer sudah keliatan, tapi dari baut ini dikasih locktite dan diperkuat oleh baut mini (grub screw).  Karena itu untuk melepasnya perlu agak bersusah payah supaya gak ada yang rusak.

Pertama harus melepas engsel cocking lever.  Ini juga agak susah, karena lubangnya nggak center dengan  pin engselnya.  Kita perlu punya 2 macam center punch, lurus dan melengkung.  Untuk center punch lurus saya sudah punya diameter 2mm, ato bisa juga pake paku yang ditumpulkan.  Sedangkan center punch melengkung saya bikin dari paku rivet ukuran  2 mm.


Center punch lurus dan melengkung diameter 2 mm

Pertama pin engsel diketok pake yang lurus

Dari foto ini keliatan lubang pin tidak lurus.  Diketok pake center punch lurus, cuma keluar 5 mm

Baru dilanjutkan dengan yang melengkung

Dilanjutkan dengan paku rivet yang melengkung untuk mengeluarkan pin sampe 1 cm.  Gak perlu sampe pin lepas, cocking lever bisa keluar.

Setelah itu baru setelah per bisa dicopot dengan mudah

Setelan per setelah lepas dari chamber

Lepas baut allen (grub screw) imut penahannya dengan kunci L jenis inch yang paling kecil (lupa ukurannya)

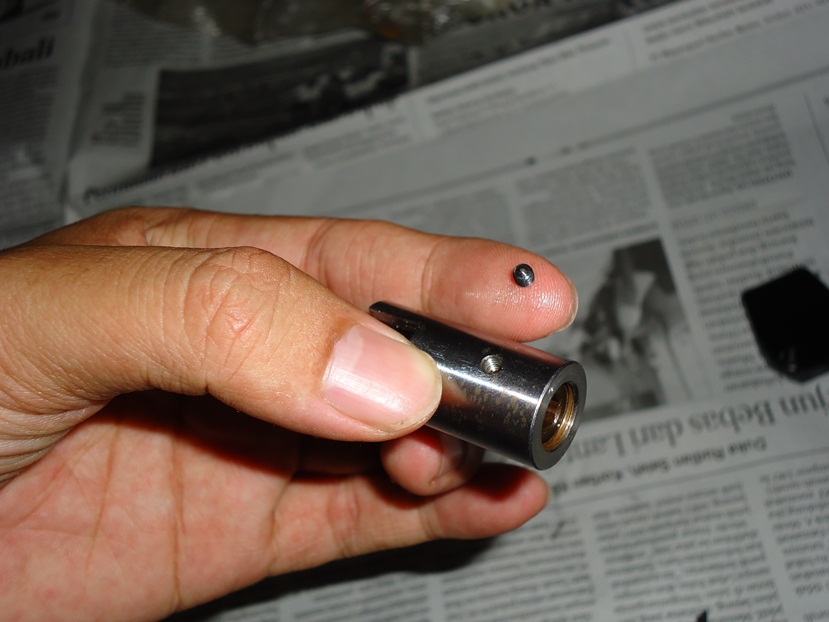

Grub screw yang imut, ati-ati ilang

Setelah itu kasi tanda pada baut dan rumahnya supaya tau settingan awal di mana.  Jadi kalo ntar tuningnya gagal, semua bisa dibalikin settingan pabrik.  Awalnnya marking ini saya buat dengan tipe ex, karena kuatir ilang, sekalian aja pake penitik yang biasa dipake kalau mau ngebor


Marking tipe ex yang bawah, marking permanen yang atas

Sesuai referensi yang saya baca, baut setelan ini cukup keras kalau diputar.  Sebenarnya bisa dipaksa kalau housingnya diragum.  Tapi karena kuatir lecet dan mau ngikut prosedur yang benar, saya ikut saran dari forum yaitu dipanasi.

Ternyata nggak perlu sampe lama, baut sudah bisa dikendori.  Dan dalemannya penuh bekas locktite.  Jadi perlu dibersihin dulu pake bensin.

Putar lagi baut hammer setengah putaran CCW (total 1 putaran).  Hasil tes dari 200 bar ke 120 bar dapat 45 shot.
Tidak perlu bongkar hammer lagi, kali ini cukup tutup belakang karena grub screw dikendorin.
Putar lagi setengah purtaran CCW (total 1.5 putaran dari settigan pabrik).  Dari 200 bar ke 120 bar dapat
63 shot.

Saya rasa cukup dulu lah.  Setelah ini baru tes speed.  Nunggu hari Minggu ya, males ngeset lampu klo mau pake chrono malam-malam
